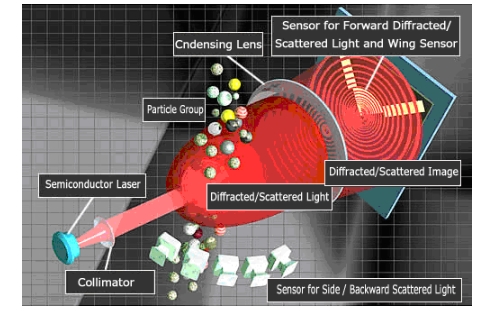

激光分析仪检测器中的衍射/散射光检测机制是从光源发射的激光束被准直器转换成稍厚的光束。

耐克特激光分析仪将该光束照射在待测样品颗粒组上。

从由激光束照射的所有粒子发射衍射/散射光，并且由于覆盖这些光而形成光强度分布图案。

前向散射光的光强度分布图案由透镜会聚，并且在位于与焦距相等的距离处的检测平面上形成同心形状的衍射/散射图像。

该衍射/散射图像由前向衍射/散射光传感器（翼传感器）检测，该传感器由同心放置的光接收元件构成。

激光分析仪的测定除了前向散射光之外，侧向和后向散射光也由侧向和后向散射光传感器检测。
